Соединения костей нижней конечности

Соединения костей нижней конечности

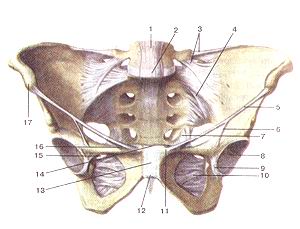

Рис. 85. Соединения и связки женского
  таза. Вид спереди. 1-передняя продольная связка; 2-мыс; 3-подвздошно-пояснич-ная
  связка; 4-передние (вентральные) крестцово-подвздошые связки; 5-паховая связка;
  6-подвздошно-гребенчагая дуга; 7-кресгцово-остистая связка; 8-вертлужная впадина;
  9-попереч-ная связка вертлужной впадины; 10-запирательная мембрана; 11-лобковый
  бугорок; 12-дугообразная связка лобка; 13-лобко-вый синфиз; 14-верхняя лобковая
  связка; 15-запирательный канал; 16-лакунарная связка; 17-верхняя передняя подвздошная
  ость.
  Fig. 85. Соединения и связки женского таза. Вид спереди. 1-ligamentum longitudinale
  anterius; 2-promontorium; 3-ligamentum iliolumbale; 4-ligamenta sacroiliaca
  anteriora; 5-ligamentum inguinale; 6-arcus iliopectineus; 7-ligamentum sacrospinale;
  8-acetab-ulum; 9-ligamentumtransversumacetabuli; 10-membranaobturatoria; 11-tuberculum
  pubicum; 12-ligamentum arcuatum pubis; 13-symph-ysis pubica; 14-ligamentum pubicum
  superius; 15-canalis obturatorius; 16-ligamentum lacunare; 17-spina iliaca anterior
  superior.
  Fig. 85. Joints and ligaments offemale pelvic. Anterior aspect. 1-anterior longitudinal
  ligament; 2-promontory; 3-iliolumbar ligament; 4-anterior sacro-iliac ligament;
  5-inguinal ligament; 6-iliopeclineal arch; 7-sacrospinal ligament; 8-acetabular
  fossa; 9-trans-verse acetabular ligament; 10-obturator membrane; 11-pubic tubercle;
  12-arcuate pubic ligament; 13-pubic synphysis; 14-superior pubic ligament; 15-obturator
  canal; 16-lacunar ligament; 17-anterior superior iliac spine.

Рис. 85. Соединения и связки женского таза. Вид спереди. 1-передняя продольная связка; 2-мыс; 3-подвздошно-пояснич-ная связка; 4-передние (вентральные) крестцово-подвздошые связки; 5-паховая связка; 6-подвздошно-гребенчагая дуга; 7-кресгцово-остистая связка; 8-вертлужная впадина; 9-попереч-ная связка вертлужной впадины; 10-запирательная мембрана; 11-лобковый бугорок; 12-дугообразная связка лобка; 13-лобко-вый синфиз; 14-верхняя лобковая связка; 15-запирательный канал; 16-лакунарная связка; 17-верхняя передняя подвздошная ость.
Fig. 85. Соединения и связки женского таза. Вид спереди. 1-ligamentum longitudinale anterius; 2-promontorium; 3-ligamentum iliolumbale; 4-ligamenta sacroiliaca anteriora; 5-ligamentum inguinale; 6-arcus iliopectineus; 7-ligamentum sacrospinale; 8-acetab-ulum; 9-ligamentumtransversumacetabuli; 10-membranaobturatoria; 11-tuberculum pubicum; 12-ligamentum arcuatum pubis; 13-symph-ysis pubica; 14-ligamentum pubicum superius; 15-canalis obturatorius; 16-ligamentum lacunare; 17-spina iliaca anterior superior.
Fig. 85. Joints and ligaments offemale pelvic. Anterior aspect. 1-anterior longitudinal ligament; 2-promontory; 3-iliolumbar ligament; 4-anterior sacro-iliac ligament; 5-inguinal ligament; 6-iliopeclineal arch; 7-sacrospinal ligament; 8-acetabular fossa; 9-trans-verse acetabular ligament; 10-obturator membrane; 11-pubic tubercle; 12-arcuate pubic ligament; 13-pubic synphysis; 14-superior pubic ligament; 15-obturator canal; 16-lacunar ligament; 17-anterior superior iliac spine.


  Рис. 86. Связки таза и тазобедренного сустава. Вид сзади. 1-верхний суставной
  отросток крестца; 2-подвздошно-пояснич-ная связка; 3-задиие (дорсальные) крестцово-подвздошные
  связки; 4-надостистая связка; 5-крестцово-подвздошная связка; 6-большое седалищное
  отверстие; 7-поверхностная задняя (дорсальная) крестцово-копчиковая связка;
  8-подвздошно-бедрен-ная связка; 9-ссдапшцно-бедренная связка; 10-большой вертел;
  11-крестново-бугорная связка; 12-запирательная мембрана; 13-крестцово-бугорная
  связка (отрезана); 14-круговая зона; 15-шейка бедренной кости; 16-вертлужная
  губа; 17-крестцово-остистая связка; 18-крыло подвздошной кости; 19-верхняя задняя
  подвздошная ость.
  Fig. 86. Связки таза и тазобедренного сустава. Вид сзади. 1-processus articularis
  superior ossis sacri; 2-ligamentum iliolumbale; 3-Iigamenta sacroiliaca posteriora
  (dorsalia); 4-ligamentum supraspinale; 5-ligamentum sacroiliacum; 6-foramen
  ischiadicum major; 7-ligamentum sacrococcygeum (dorsale) superticiale; 8-liga-mentum
  iliofemorale; 9-ligamentum ischiofemorale; 10-trochanter major; 11-ligamentum
  sacrotuberale; 12-mcmbrana obturatoria; 13-ligamentum sacrotuberale (отрезана);
  14-xona orbicularis; 15-collum ossis femoris; 16-labrum acetabulare; 17-ligamentum
  sacrospinale; 18-ala ossis ilii; 19-spina iliaca posterior superior.
  Fig. 86. Ligaments of pelvic and hip joint. Posterior aspect. 1-superior articular
  process of sacrum; 2-iliolumbar ligament; 3-dorsal sacroilisc ligaments; 4-supraspinal
  ligament; 5-sacroiliac ligament; 6-greater sciatic foramen; 7-superficial posterior
  sacrococcygeal ligament; 8-iliofemoral ligament; 9-ischiofemoral ligament; 10-greater
  trochanter; 11-sacrotuberal ligament; 12-obturator membrane; 13-sacrotuberal
  ligament (cut off); 14-orbicular zone; 15-neck of femur; 15-acetabular labrum;
  17-sacrospinal ligament; 18-ala of ilium; 19-posterior superior iliac spine.
Рис. 86. Связки таза и тазобедренного сустава. Вид сзади. 1-верхний суставной отросток крестца; 2-подвздошно-пояснич-ная связка; 3-задиие (дорсальные) крестцово-подвздошные связки; 4-надостистая связка; 5-крестцово-подвздошная связка; 6-большое седалищное отверстие; 7-поверхностная задняя (дорсальная) крестцово-копчиковая связка; 8-подвздошно-бедрен-ная связка; 9-ссдапшцно-бедренная связка; 10-большой вертел; 11-крестново-бугорная связка; 12-запирательная мембрана; 13-крестцово-бугорная связка (отрезана); 14-круговая зона; 15-шейка бедренной кости; 16-вертлужная губа; 17-крестцово-остистая связка; 18-крыло подвздошной кости; 19-верхняя задняя подвздошная ость.
Fig. 86. Связки таза и тазобедренного сустава. Вид сзади. 1-processus articularis superior ossis sacri; 2-ligamentum iliolumbale; 3-Iigamenta sacroiliaca posteriora (dorsalia); 4-ligamentum supraspinale; 5-ligamentum sacroiliacum; 6-foramen ischiadicum major; 7-ligamentum sacrococcygeum (dorsale) superticiale; 8-liga-mentum iliofemorale; 9-ligamentum ischiofemorale; 10-trochanter major; 11-ligamentum sacrotuberale; 12-mcmbrana obturatoria; 13-ligamentum sacrotuberale (отрезана); 14-xona orbicularis; 15-collum ossis femoris; 16-labrum acetabulare; 17-ligamentum sacrospinale; 18-ala ossis ilii; 19-spina iliaca posterior superior.
Fig. 86. Ligaments of pelvic and hip joint. Posterior aspect. 1-superior articular process of sacrum; 2-iliolumbar ligament; 3-dorsal sacroilisc ligaments; 4-supraspinal ligament; 5-sacroiliac ligament; 6-greater sciatic foramen; 7-superficial posterior sacrococcygeal ligament; 8-iliofemoral ligament; 9-ischiofemoral ligament; 10-greater trochanter; 11-sacrotuberal ligament; 12-obturator membrane; 13-sacrotuberal ligament (cut off); 14-orbicular zone; 15-neck of femur; 15-acetabular labrum; 17-sacrospinal ligament; 18-ala of ilium; 19-posterior superior iliac spine.

 Рис. 87. Связки тазобедренного сустава. Вид спереди. 1-верхняя передняя подвздошная
  ость; 2-нижняя передняя подвздошная ость; 3-подвздошно-бедренная связка; 4-капсула
  тазобедренного сустава; 5-лобково-бедренная связка; 6-лакунарная (Куперова)
  связка; 7-малый вертел; 8-межвертельная линия; 9-болыиой вертел.
  Fig. 87. Связки тазобедренного сустава. Вид спереди. 1-spina iliaca anterior
  superior; 2-spina iliaca anterior inferior; 3-liga-mentum iliofemoralc; 4-capsula
  articulationis coxae; 5-ligamentum pubofemorale; 6-ligamentum lacunare; 7-trochanter
  minor; 8-linea intertrochanterica; 9-trochanter major.
  Fig. 87. Ligaments of hip joint. Anterior aspect. 1-anterior superior iliac
  spine; 2-anterior inferior iliac spine; 3-iliofemoral ligament; 4-capsule of
  hip joint; 5-pubofemoral ligament; 6-lacunar ligament; 7-lesser trochanter;
  8-intertrochanteric line; 9-greater trochanter. Рис. 87. Связки тазобедренного сустава. Вид спереди. 1-верхняя передняя подвздошная ость; 2-нижняя передняя подвздошная ость; 3-подвздошно-бедренная связка; 4-капсула тазобедренного сустава; 5-лобково-бедренная связка; 6-лакунарная (Куперова) связка; 7-малый вертел; 8-межвертельная линия; 9-болыиой вертел.
Fig. 87. Связки тазобедренного сустава. Вид спереди. 1-spina iliaca anterior superior; 2-spina iliaca anterior inferior; 3-liga-mentum iliofemoralc; 4-capsula articulationis coxae; 5-ligamentum pubofemorale; 6-ligamentum lacunare; 7-trochanter minor; 8-linea intertrochanterica; 9-trochanter major.
Fig. 87. Ligaments of hip joint. Anterior aspect. 1-anterior superior iliac spine; 2-anterior inferior iliac spine; 3-iliofemoral ligament; 4-capsule of hip joint; 5-pubofemoral ligament; 6-lacunar ligament; 7-lesser trochanter; 8-intertrochanteric line; 9-greater trochanter.


  Рис. 88. Тазобедренный сустав (articulartio coxae), правый.
  Фронтальный разрез.
  1-тазовая кость; 2-суставной хрящ; 3-полость сустава; 4-связка головки бедренной
  кости; 5-вертлужная губа; 6-поперечная связка вертлужной впадины; 7-круговая
  зона; 8-большой вертел; 9-головка бедренной кости.
  Fig. 88. Articulatio coxae, правый. Фронтальный разрез. 1-os coxae; 2-cartilago
  articularis; 3-cavitas articularis; 4-ligamentum capitis femoris; 5-labrum acelabuli;
  6-ligamenlum transversum acetab-uli; 7-zona orbiculare; 8-trochanter major;
  9-caput ossis femoris.
  Fig. 88. Right hip joint. Frontal section.
  1-hip bone; 2-articular cartilage; 3-joint cavity; 4-ligament of head of femur;
  5-acetabular labrum; 6-transverse acetabular ligament; 7-zona orbicularis; 8-greater
  trochanter; 9-head of femur.
Рис. 88. Тазобедренный сустав (articulartio coxae), правый.
Фронтальный разрез.
1-тазовая кость; 2-суставной хрящ; 3-полость сустава; 4-связка головки бедренной кости; 5-вертлужная губа; 6-поперечная связка вертлужной впадины; 7-круговая зона; 8-большой вертел; 9-головка бедренной кости.
Fig. 88. Articulatio coxae, правый. Фронтальный разрез. 1-os coxae; 2-cartilago articularis; 3-cavitas articularis; 4-ligamentum capitis femoris; 5-labrum acelabuli; 6-ligamenlum transversum acetab-uli; 7-zona orbiculare; 8-trochanter major; 9-caput ossis femoris.
Fig. 88. Right hip joint. Frontal section.
1-hip bone; 2-articular cartilage; 3-joint cavity; 4-ligament of head of femur; 5-acetabular labrum; 6-transverse acetabular ligament; 7-zona orbicularis; 8-greater trochanter; 9-head of femur.

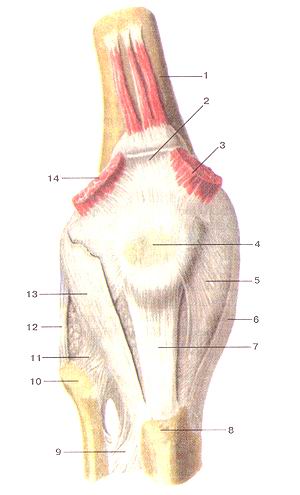

  Рис. 89. Коленный сустав (articulartio genus), правый.
  Вид спереди.
  1-бедренная кость; 2-сухожилие четырехглавой мышцы бедра (отрезано); 3-мсдиальная
  широкая мышца бедра (отрезана); 4-надколенник; 5-медиальная поддерживающая связка
  надколенника; 6-большеберцовая коллатеральная связка; 7-связка надколенника;
  8-буфистость большеберцовой кости; 9-межко-стная перепонка голени; 10-головка
  малоберцовой кости; 11-пе-редняя связка головки малоберцовой кости; 12-малоберцовая
  коллатеральная связка; 13-латеральная поддерживающая связка надколенника; 14-латеральная
  широкая мышца бедра (отрезана).
  Fig. 89. Articulatio genus, правый. Вид спереди. 1-os lemons; 2-tendo m.quadricipilis
  femoris(arpe3ano); 3-m.vastus medialis (отрезана); 4-patella; 5-retinaculum
  patellae mediale; 6-liga-mentum collaterale tibiale; 7-ligamentum patellae;
  8-tuberositas tibiae; 9-membrana interossea cruris; 10-caput fibulae; 11-ligamentum
  capi-tis fibulae antcrius; 12-ligamentum collaterale fibulare; 13-retinaculum
  patellae laterale; 14-m.vastus lateralis (отрезана).
  Fig. 89. Right knee joint. Anterior aspect.
  1-thigh bone (lemur); 2-tendon of quadriceps muscle of thigh (cut off); 3- vastus
  medial (cut off); 4-patella; 5-medial patellar retinacula; 6-tib-ial collateral
  ligament; 7-patellar ligament; 8-tibial tuberosity; 9-interosseous membrane
  of leg; 10-head of fibula; 11-anterior ligament of fibular head; 12-tlbular
  collateral ligament; 13-lateral patellar reti-naculum; 14- vastus lateral (cut
  off).
Рис. 89. Коленный сустав (articulartio genus), правый.
Вид спереди.
1-бедренная кость; 2-сухожилие четырехглавой мышцы бедра (отрезано); 3-мсдиальная широкая мышца бедра (отрезана); 4-надколенник; 5-медиальная поддерживающая связка надколенника; 6-большеберцовая коллатеральная связка; 7-связка надколенника; 8-буфистость большеберцовой кости; 9-межко-стная перепонка голени; 10-головка малоберцовой кости; 11-пе-редняя связка головки малоберцовой кости; 12-малоберцовая коллатеральная связка; 13-латеральная поддерживающая связка надколенника; 14-латеральная широкая мышца бедра (отрезана).
Fig. 89. Articulatio genus, правый. Вид спереди. 1-os lemons; 2-tendo m.quadricipilis femoris(arpe3ano); 3-m.vastus medialis (отрезана); 4-patella; 5-retinaculum patellae mediale; 6-liga-mentum collaterale tibiale; 7-ligamentum patellae; 8-tuberositas tibiae; 9-membrana interossea cruris; 10-caput fibulae; 11-ligamentum capi-tis fibulae antcrius; 12-ligamentum collaterale fibulare; 13-retinaculum patellae laterale; 14-m.vastus lateralis (отрезана).
Fig. 89. Right knee joint. Anterior aspect.
1-thigh bone (lemur); 2-tendon of quadriceps muscle of thigh (cut off); 3- vastus medial (cut off); 4-patella; 5-medial patellar retinacula; 6-tib-ial collateral ligament; 7-patellar ligament; 8-tibial tuberosity; 9-interosseous membrane of leg; 10-head of fibula; 11-anterior ligament of fibular head; 12-tlbular collateral ligament; 13-lateral patellar reti-naculum; 14- vastus lateral (cut off).

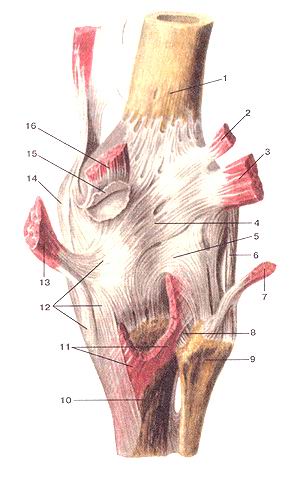

  Рис. 90. Коленный сустав (articulartio genus). Вид сзади. 1-бедренная кость;
  2-подошвенная мышца (отвернута и отрезана); 3-латеральная головка икроножной
  мышцы (отвернута и от-редана); 4-косая подколенная связка; 5-дугообразная подколенная
  связка; 6-малоберцовая коллатеральная связка; 7-двуглавая мышца бедра (отвернула
  и отрезана); 8-задняя связка головки малоберцовой кости; 9-юловка малоберцовой
  кости; 10-большебер-цовая кость; 11-подколенная мышца (отрезана); 12-сухожилие
  полуперепончатой мышцы (глубокая «гусиная лапка»); 13-полу-перепончатая мышца
  (отвернута к отрезана); 14-болыпеберцовая коллатеральная связка; 15-медиальная
  подсухожильная сумка икроножной мышцы; 16-медиальная головка икроножной мышцы
  Fig. 90. Articulatio genus, правый. Вид сзади. 1-os femoris 2-m.plantaris (отвернута
  и отрезана); 3-caput laterale musculi gastrocnemii (отвернута и отрезана); 4-ligamentum
  popli-teum obliquum; 5-ligamentum popliteum arcuatum; 6-ligamentum collaterale
  fibulare; 7-m.biceps femoris (отвернула и отрезана); 8-lig-amentum capitis fibulae
  posterius; 9-caput fibulae; 10-tibia; 11-m.popliteus (отрезана); 12-tendo m.semimembranosi
  (глубокая «гусиная лапка»); 13-m.semimembranosus (отвернута и отрезана); 14-ligamentum
  collaterale tibiale; 15-bursa subtendinea musculi gastrocnemii medialis; 16-caput
  m. gastrocnemii mediate.
  Fig. 90. Right knee joint. Posterior view.
  1-thigh bone (femur); 2-plantar muscle ( turnedaway and cut off); 3-lateral
  head gastrocnemius; 4-oblique poplited ligament; 5-arcuate popliteal ligament;
  6-fibular collateral ligament; 7-biceps muscle of thigh (turnedaway and cut
  off); 8-posterior ligament of fibular head; 9-head of fibula; 10-tibia; 1 l-poplited
  muscle (cut off); 12-the tendon of semimembranous muscle («deep goose's paw»);
  13-semimembranous muscle ( turned away and cut off); 14-tibial colatteral ligament;
  15-medial subtendon bursa of gostocnemius muscle; 16-medial head of gastrocnemius
  muscle.
Рис. 90. Коленный сустав (articulartio genus). Вид сзади. 1-бедренная кость; 2-подошвенная мышца (отвернута и отрезана); 3-латеральная головка икроножной мышцы (отвернута и от-редана); 4-косая подколенная связка; 5-дугообразная подколенная связка; 6-малоберцовая коллатеральная связка; 7-двуглавая мышца бедра (отвернула и отрезана); 8-задняя связка головки малоберцовой кости; 9-юловка малоберцовой кости; 10-большебер-цовая кость; 11-подколенная мышца (отрезана); 12-сухожилие полуперепончатой мышцы (глубокая «гусиная лапка»); 13-полу-перепончатая мышца (отвернута к отрезана); 14-болыпеберцовая коллатеральная связка; 15-медиальная подсухожильная сумка икроножной мышцы; 16-медиальная головка икроножной мышцы
Fig. 90. Articulatio genus, правый. Вид сзади. 1-os femoris 2-m.plantaris (отвернута и отрезана); 3-caput laterale musculi gastrocnemii (отвернута и отрезана); 4-ligamentum popli-teum obliquum; 5-ligamentum popliteum arcuatum; 6-ligamentum collaterale fibulare; 7-m.biceps femoris (отвернула и отрезана); 8-lig-amentum capitis fibulae posterius; 9-caput fibulae; 10-tibia; 11-m.popliteus (отрезана); 12-tendo m.semimembranosi (глубокая «гусиная лапка»); 13-m.semimembranosus (отвернута и отрезана); 14-ligamentum collaterale tibiale; 15-bursa subtendinea musculi gastrocnemii medialis; 16-caput m. gastrocnemii mediate.
Fig. 90. Right knee joint. Posterior view.
1-thigh bone (femur); 2-plantar muscle ( turnedaway and cut off); 3-lateral head gastrocnemius; 4-oblique poplited ligament; 5-arcuate popliteal ligament; 6-fibular collateral ligament; 7-biceps muscle of thigh (turnedaway and cut off); 8-posterior ligament of fibular head; 9-head of fibula; 10-tibia; 1 l-poplited muscle (cut off); 12-the tendon of semimembranous muscle («deep goose's paw»); 13-semimembranous muscle ( turned away and cut off); 14-tibial colatteral ligament; 15-medial subtendon bursa of gostocnemius muscle; 16-medial head of gastrocnemius muscle.

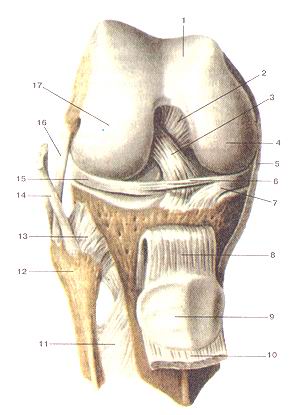

  Рис. 91. Коленный сустав (articulartio genus), правый. Вид спереди. Суставная
  капсула удалена. Сухожилие четырехглавой
  мышцы бедра и надколенник опущены вниз. 1-надколенниковая поверхность бедренной
  кости; 2-задняя крестообразная связка; 3-передняя крестообразная связка; 4-медиаль-ный
  мыщелок бедренной кости; 5-большеберцовая коллатеральная связка; 6-ноперечная
  связка колена; 7-медиагп>ный мениск; 8-связка надколенника; 9-надколенник;
  10-сухожилие четырехглавой мышцы бедра (отрезано и опущено вниз); 11-межкостная
  перепонка голени; 12-головка малоберцовой кости; 13-передняя связка головки
  малоберцовой кости; 14-сухожилие двуглавой мышцы бедра; 15-латеральный мениск;
  15-малоберцовая коллатеральная связка; 17-латералы1ый мыщелок большеберцовой
  кости.
  Fig. 91. Articulatio genus, правый. Вид спереди. Суставная капсула удалена.
  Сухожилие четырехглавой мышцы бедра и
  надколенник удалены.
  l-facies palellaris ossis lemons; 2-ligamentum cruciatum posterius; 3-ligamentum
  cruciatum anterius; 4-condylus medialis ossis femoris; 5-ligamentum collateral
  tibiale; 6-ligamentum transversum genus; 7-meniscus medialis; 8-ligamentum patellae;
  9-patella; 10-tcndo m.quadricips lemons (отрезано и опушено вниз); ll-membrana
  interossea cruris; 12-caput fibulae; 13-ligamentum capitis fibulae anterius;
  14-tendo m.bicipitis femoris; 15-meniscus lateralis; 16-liga-mentum collaterale
  tibulare; 17-condylus lateralis.
  Fig. 91. Right knee joint. Anterior aspect. Articular capsule is absent.
  The tendon of quadriceps muscle of thigh and patella (are lowered). 1-patellar
  surface of femur; 2-posterior cruciate ligament; 3-anterior cruciate ligament;
  4-medial condyle of femur; 5-tibial collateral ligament; 6-transverse ligament
  of knee; 7-medial meniscus; 8-patellar ligament; 9-patella; 10-the tendon of
  quadriceps (turned away and lowered); 11-interosseous membrane of leg; 12-head
  of fibula; 13-anterior ligament of fibular head; 14-the tendon of biceps femoris;
  15-lateral meniscus; 16-fibular collateral ligament; 17-lateral meniscus of
  femur.
Рис. 91. Коленный сустав (articulartio genus), правый. Вид спереди. Суставная капсула удалена. Сухожилие четырехглавой
мышцы бедра и надколенник опущены вниз. 1-надколенниковая поверхность бедренной кости; 2-задняя крестообразная связка; 3-передняя крестообразная связка; 4-медиаль-ный мыщелок бедренной кости; 5-большеберцовая коллатеральная связка; 6-ноперечная связка колена; 7-медиагп>ный мениск; 8-связка надколенника; 9-надколенник; 10-сухожилие четырехглавой мышцы бедра (отрезано и опущено вниз); 11-межкостная перепонка голени; 12-головка малоберцовой кости; 13-передняя связка головки малоберцовой кости; 14-сухожилие двуглавой мышцы бедра; 15-латеральный мениск; 15-малоберцовая коллатеральная связка; 17-латералы1ый мыщелок большеберцовой кости.
Fig. 91. Articulatio genus, правый. Вид спереди. Суставная капсула удалена. Сухожилие четырехглавой мышцы бедра и
надколенник удалены.
l-facies palellaris ossis lemons; 2-ligamentum cruciatum posterius; 3-ligamentum cruciatum anterius; 4-condylus medialis ossis femoris; 5-ligamentum collateral tibiale; 6-ligamentum transversum genus; 7-meniscus medialis; 8-ligamentum patellae; 9-patella; 10-tcndo m.quadricips lemons (отрезано и опушено вниз); ll-membrana interossea cruris; 12-caput fibulae; 13-ligamentum capitis fibulae anterius; 14-tendo m.bicipitis femoris; 15-meniscus lateralis; 16-liga-mentum collaterale tibulare; 17-condylus lateralis.
Fig. 91. Right knee joint. Anterior aspect. Articular capsule is absent.
The tendon of quadriceps muscle of thigh and patella (are lowered). 1-patellar surface of femur; 2-posterior cruciate ligament; 3-anterior cruciate ligament; 4-medial condyle of femur; 5-tibial collateral ligament; 6-transverse ligament of knee; 7-medial meniscus; 8-patellar ligament; 9-patella; 10-the tendon of quadriceps (turned away and lowered); 11-interosseous membrane of leg; 12-head of fibula; 13-anterior ligament of fibular head; 14-the tendon of biceps femoris; 15-lateral meniscus; 16-fibular collateral ligament; 17-lateral meniscus of femur.

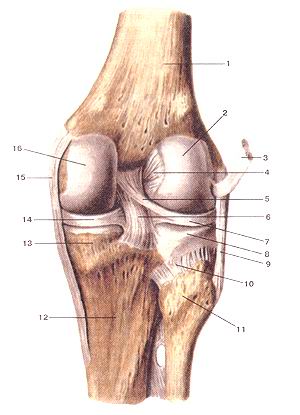

  Рис. 92. Коленный сустав (articulartio genus), правый.
  Вид сзади. Суставная капсула удалена.
  1-бедренная кость; 2-латеральный мышелок бедренной кости; 3-сухожилие подколенной
  мышцы (отвернуто и отрезано); 4-пе-редняя крестообразная связка; 5-задняя мениско-бедренная
  связка; 6-задняя крестообразная связка; 7-латеральный мениск; 8-латеральный
  мышелок большеберцовой кости; 9-малоберцо-вая коллатеральная связка; 10-задняя
  связка головки малоберцовой кости; 11-головка малоберповой кости; 12-болыиеберцовая
  кость; 13-медиальный мьщелокбольшеберцовой кости; 14-медиальный мениск; 15-большеберцовая
  коллатеральная связка; 16-медиальный мыщелок большеберцовой кости.
  Fig. 92. Articulatio genus, правый. Вид сзади. Суставная капсула удалена.
  1-os lemons; 2-condylus lateralis ossis femoris; 3-tendo m.poplitei (отвернуто
  и отрезано); 4-ligamentum cruciatum anterius; 5-liga-menlum meniscofemorale
  poslerius; 6-ligamentum cruciatum pos-terius; 7-meniscus lateralis; 8-condylus
  lateralis tibiae; 9-ligamentum collaterale fibulare; 10-ligamcntum capitis fibulae
  posterius; 11-caput fibulae; 12-tibia; 13-condylus medialis tibiae; 14-meniscus
  medialis; 15-ligamentum collaterale tibiale; 16-condylus medialis tibiae,
  Fig. 92. Right knee joint. Posterior aspect. Articular capsule is absent.
  1-thigh bone (femur); 2-lateral condyle of femur; 3-the tengon of popliteal
  muscle (reflect and cut); 4-anterior cruciate ligament; 5-pos-teriormeniscofemorol
  ligament; 6-posterior cruciate ligament; 7-later-al meniscus; 8-lateral condyle
  oftibia; 9-fibular collateral ligament; 10-posterior ligament of fibular head;
  11-head of fibular; 12-tibia; 13-medial condyle oftibia; 14-medial meniscus;
  15-tibial collateral ligament; 16-mcdial malleolus oftibia.
Рис. 92. Коленный сустав (articulartio genus), правый.
Вид сзади. Суставная капсула удалена.
1-бедренная кость; 2-латеральный мышелок бедренной кости; 3-сухожилие подколенной мышцы (отвернуто и отрезано); 4-пе-редняя крестообразная связка; 5-задняя мениско-бедренная связка; 6-задняя крестообразная связка; 7-латеральный мениск; 8-латеральный мышелок большеберцовой кости; 9-малоберцо-вая коллатеральная связка; 10-задняя связка головки малоберцовой кости; 11-головка малоберповой кости; 12-болыиеберцовая кость; 13-медиальный мьщелокбольшеберцовой кости; 14-медиальный мениск; 15-большеберцовая коллатеральная связка; 16-медиальный мыщелок большеберцовой кости.
Fig. 92. Articulatio genus, правый. Вид сзади. Суставная капсула удалена.
1-os lemons; 2-condylus lateralis ossis femoris; 3-tendo m.poplitei (отвернуто и отрезано); 4-ligamentum cruciatum anterius; 5-liga-menlum meniscofemorale poslerius; 6-ligamentum cruciatum pos-terius; 7-meniscus lateralis; 8-condylus lateralis tibiae; 9-ligamentum collaterale fibulare; 10-ligamcntum capitis fibulae posterius; 11-caput fibulae; 12-tibia; 13-condylus medialis tibiae; 14-meniscus medialis; 15-ligamentum collaterale tibiale; 16-condylus medialis tibiae,
Fig. 92. Right knee joint. Posterior aspect. Articular capsule is absent.
1-thigh bone (femur); 2-lateral condyle of femur; 3-the tengon of popliteal muscle (reflect and cut); 4-anterior cruciate ligament; 5-pos-teriormeniscofemorol ligament; 6-posterior cruciate ligament; 7-later-al meniscus; 8-lateral condyle oftibia; 9-fibular collateral ligament; 10-posterior ligament of fibular head; 11-head of fibular; 12-tibia; 13-medial condyle oftibia; 14-medial meniscus; 15-tibial collateral ligament; 16-mcdial malleolus oftibia.

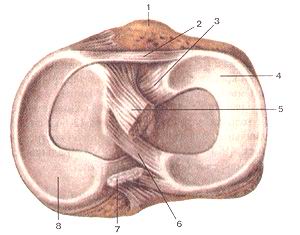

  Рис. 93. Коленный (сустав articulartio genus),правый.
  Дистальная часть сустава.Вид сверху.
  1-бугристость бояьшеберцовой кости; 2-поиеречная связка колена; 3-псредняя мениско-бедрснная
  связка; 4-латеральный мениск; 5-псрслняя крестообразная связка; 6-задняя мениско-бедренная
  связка; 7-залняя крестообразная связка; 8-медиальный мениск.
  Fig. 93. Articulatio genus, правый. Дистальная часть сустава. Вид сверху.
  1-tuberositas tibiae; 2-ligamentum transversum genus; 3-ligamcntum meniscofemorale
  anterius; 4-meniscus lateralis; 5-ligaraentum crucia-tuni anterius; 6-liganicntum
  meniscofemorale posterius; 7-ligamentum cruciatum posterius; 8-meniscus medialis.
  Fig. 93. Right knee joint. Distal part of joint. Superior aspect, l-tubial tuberosity;
  2-transverse ligament of knee; 3-anterior menis-cofemoral ligament; 4-latcral
  meniscus; 5-anterior cruciate ligament; 6-posterior meniscofemoral ligament;
  7-posterior cruciate ligament; 8-mcdial meniscus.
Рис. 93. Коленный (сустав articulartio genus),правый.
Дистальная часть сустава.Вид сверху.
1-бугристость бояьшеберцовой кости; 2-поиеречная связка колена; 3-псредняя мениско-бедрснная связка; 4-латеральный мениск; 5-псрслняя крестообразная связка; 6-задняя мениско-бедренная связка; 7-залняя крестообразная связка; 8-медиальный мениск.
Fig. 93. Articulatio genus, правый. Дистальная часть сустава. Вид сверху.
1-tuberositas tibiae; 2-ligamentum transversum genus; 3-ligamcntum meniscofemorale anterius; 4-meniscus lateralis; 5-ligaraentum crucia-tuni anterius; 6-liganicntum meniscofemorale posterius; 7-ligamentum cruciatum posterius; 8-meniscus medialis.
Fig. 93. Right knee joint. Distal part of joint. Superior aspect, l-tubial tuberosity; 2-transverse ligament of knee; 3-anterior menis-cofemoral ligament; 4-latcral meniscus; 5-anterior cruciate ligament; 6-posterior meniscofemoral ligament; 7-posterior cruciate ligament; 8-mcdial meniscus.

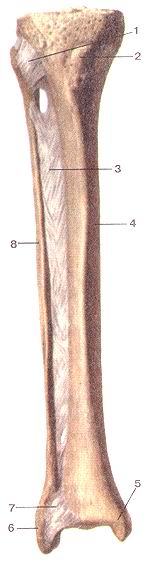

  Рис. 94. Соединения костей голени,
  правой. Вид спереди. I-передняя связка головки малоберцовой кости (межберцовый
  сустав); 2-буг-ристостьболынеберцовой кости; 3-мсж-костная перепонка голени;
  4-тело боль-шеберцовой кости; 5-медиальная лодыжка; 6-латеральная лодыжка; 7-пе-редняя
  межберцовая связка (межбсрцо-вый синдесмоз, сустав); 8-тело малобер-цовой кости.
  Fig. 94. Соединения костей голени,
  правой. Вид спереди. 1 -ligamentum capitis fibulae anterius (artic-ulatio tibiofibularis);
  2-tubcrositas tibiae; 3-membrana interossca cruris; 4-corpus tibiae; 5-malleolus
  medialis; 6-mallcolus later-alis; 7-ligamentuni tibiofibulare anterius (syndesmosis
  tibiofibularis, articulutio); 8-corpus fibiilae.
  Fig. 94. Joints of right leg. Anterior aspect.
  1-anterior ligament of fibular head (tibiofibular joint); 2-tibial tuberosity;
  3-interosseous membrane of leg; 4-body of tibia; 5-medial mallcolus; 6-lateral
  malleo-lus; 7-antcrior tibiofibular ligament (syndesmosis tibiofibularis joint);
  8-body of fibula.
Рис. 94. Соединения костей голени,
правой. Вид спереди. I-передняя связка головки малоберцовой кости (межберцовый сустав); 2-буг-ристостьболынеберцовой кости; 3-мсж-костная перепонка голени; 4-тело боль-шеберцовой кости; 5-медиальная лодыжка; 6-латеральная лодыжка; 7-пе-редняя межберцовая связка (межбсрцо-вый синдесмоз, сустав); 8-тело малобер-цовой кости.
Fig. 94. Соединения костей голени,
правой. Вид спереди. 1 -ligamentum capitis fibulae anterius (artic-ulatio tibiofibularis); 2-tubcrositas tibiae; 3-membrana interossca cruris; 4-corpus tibiae; 5-malleolus medialis; 6-mallcolus later-alis; 7-ligamentuni tibiofibulare anterius (syndesmosis tibiofibularis, articulutio); 8-corpus fibiilae.
Fig. 94. Joints of right leg. Anterior aspect.
1-anterior ligament of fibular head (tibiofibular joint); 2-tibial tuberosity; 3-interosseous membrane of leg; 4-body of tibia; 5-medial mallcolus; 6-lateral malleo-lus; 7-antcrior tibiofibular ligament (syndesmosis tibiofibularis joint); 8-body of fibula.

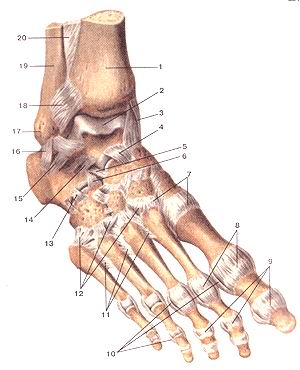

  Рис. 95. Связки и суставы стопы, правой. Вид сверху и справа. 1-болыиеберцовая
  кость; 2-блок таранной кости; 3-медиальная (дельтовидная) связка; 4-тыльная
  таранно-ладьевидная связка; 5-пяточно-ладьевидная связка; 6-пяточно-кубовидная
  связка (5 и 6-раздвоенная связка); 7-предплюсне-плюсневые суставы; 8-плюсие-фаланювые
  суставы; 9-межфаданговые суставы; 10-коллатеральные связки; 11-межкостные плюсневые
  связки; 12-тыльные прсдплюсне-плюсневые связки; 13-тыльная пятом-но-кубоиидная
  связка; 14-межкостная таранно-пяточная связка; 15-латеральная таранно-пяточная
  связка; 16-пяточно-малобер-цовая связка; 17-латеральпая лодыжка; 18-псрсдияя
  межбсрцо-вая связка (межберцовый синдесмоз, сустав); 19-малоберцовая кость;
  20-межкостная перепонка голени.
  Fig. 95. Связки и суставы стопы, правой. Вид сверху и справа. 1-tibia; 2-trochlea
  tali; 3-ligamentum collaterale mediale (del-toideum); 4-ligamentum talonaviculare;
  5-ligamentum calcaneonavic-ulare; 6-ligamentum calcaneocuboidcum (5 и 6-lig.
  bifurcatum); 7-articulationes tarsometatarseae; 8-articulationes melatarsophalangeae;
  9-articulationes inteфhalangeae; 10-ligamenta collateralia; 11-liga-menta metatarsalia
  interossea; 12-ligamenta tarsometatarsalia dorsalia; 13-ligamentum calcaneocuboidcum
  dorsale; 14-ligainentum talocal-caneum laterale; 16-ligamentum calcaneofibulare.
  Fig. 95. Ligaments and joints of right foot. Superior and right aspects. 1-tibia;
  2-throchlea of talus; 3-medial (deltoid) ligament; 4-talonavic-ular ligament;
  5-calcaneonavicular ligament; 6-calcaneocuboid ligament (5 and 6-bifurcat ligament);
  7-tarsometatarsal joints; 8-metatar-sophalangeal joints; 9-inteфhalangeal joints;
  10-collateral ligaments; ll-metatrsal interosseus ligaments; 12-dorsal tarsometatarsal
  ligaments; 13-dorsal calcaneocuboid ligament; 14-talocalcaneal interosseous
  ligament; 15- talocalcaneal lateral ligament; 16-caleane-otlbular ligament.
  6. Карманный auiiK анатом, челок. г
Рис. 95. Связки и суставы стопы, правой. Вид сверху и справа. 1-болыиеберцовая кость; 2-блок таранной кости; 3-медиальная (дельтовидная) связка; 4-тыльная таранно-ладьевидная связка; 5-пяточно-ладьевидная связка; 6-пяточно-кубовидная связка (5 и 6-раздвоенная связка); 7-предплюсне-плюсневые суставы; 8-плюсие-фаланювые суставы; 9-межфаданговые суставы; 10-коллатеральные связки; 11-межкостные плюсневые связки; 12-тыльные прсдплюсне-плюсневые связки; 13-тыльная пятом-но-кубоиидная связка; 14-межкостная таранно-пяточная связка; 15-латеральная таранно-пяточная связка; 16-пяточно-малобер-цовая связка; 17-латеральпая лодыжка; 18-псрсдияя межбсрцо-вая связка (межберцовый синдесмоз, сустав); 19-малоберцовая кость; 20-межкостная перепонка голени.
Fig. 95. Связки и суставы стопы, правой. Вид сверху и справа. 1-tibia; 2-trochlea tali; 3-ligamentum collaterale mediale (del-toideum); 4-ligamentum talonaviculare; 5-ligamentum calcaneonavic-ulare; 6-ligamentum calcaneocuboidcum (5 и 6-lig. bifurcatum); 7-articulationes tarsometatarseae; 8-articulationes melatarsophalangeae; 9-articulationes inteфhalangeae; 10-ligamenta collateralia; 11-liga-menta metatarsalia interossea; 12-ligamenta tarsometatarsalia dorsalia; 13-ligamentum calcaneocuboidcum dorsale; 14-ligainentum talocal-caneum laterale; 16-ligamentum calcaneofibulare.
Fig. 95. Ligaments and joints of right foot. Superior and right aspects. 1-tibia; 2-throchlea of talus; 3-medial (deltoid) ligament; 4-talonavic-ular ligament; 5-calcaneonavicular ligament; 6-calcaneocuboid ligament (5 and 6-bifurcat ligament); 7-tarsometatarsal joints; 8-metatar-sophalangeal joints; 9-inteфhalangeal joints; 10-collateral ligaments; ll-metatrsal interosseus ligaments; 12-dorsal tarsometatarsal ligaments; 13-dorsal calcaneocuboid ligament; 14-talocalcaneal interosseous ligament; 15- talocalcaneal lateral ligament; 16-caleane-otlbular ligament.
6. Карманный auiiK анатом, челок. г


  Рис. 96. Связки голеностопного сустава, правого.
  Вид сзади. Суставная капсула удалена.
  1-малоберцовая кость; 2-межкостная перепонка голени; 3-задняя межберцовая связка;
  4-блоктаранной кости; 5-латеральная лодыжка; 6-задняя таранно-малоберцовая связка;
  7-подтаранный (таран-но-ияточный) сустав; 8-пяточио-малоберцовая связка; 9-пяточный
  бугор; 10-задняя таранно-пяточная связка; 11-сухожилие мышцы -длинного сгибателя
  большого пальца стопы; 12-опора таранной кости; 13-медиальная таранно-пяточная
  связка; 14-медиальный бугорок заднего отростка таранной кости; 15- большебсрцово-пя-точная
  часть медиальной связки голеностопного сустава; 16-задняя большеберцово-таранная
  часгь медиальной связки голеностопного сустава; 17-медиальная лодыжка; 18-болыиеберцовая
  кость
  Fig. 96. Связки голеностопного сустава, правого.
  Вид сзади. Суставная капсула удалена.
  I-fibula; 2-membrana interossea cruris; 3-ligamentum tibiofibulare posterius;
  4-trochlea tah; 5-malleolus lateralis; 6-ligamentum talofibu-lare posterius;
  7-articulatio subtalaris (talocalcanea); 8-ligamentum calcaneofibulare; 9-tuber
  calcaneum; 10-ligamentum talocalcaneum posterius; ll-tendom.llexorishallucislongi;
  12-sustentaculumtali; 13-ligamentum talocalcaneum mediale; 14-tuberculum mediale
  processus posteriora tali; 15-pars tibiocalcanea ligamenti medialis articulationis
  talocruralis; 16-pars tibiotalaris pars tibiotalaris posterior (ligg. collat-erale
  mediale); 17-malleolus medialis; 18-tibia.
  Fig. 96. Ligaments of right ankle joint. Posterior aspect. Articular capsul
  in absent.
  1-fibula; 2-interosseus membrane of leg; 3-posterior tibiafibular ligament;
  4-trochlea of talus; 5-lateral malleolus; 6-posterior talofibular ligament;
  7-subtalar (talocalcaneal) joint; 8-calcaneofibular ligament; 9-calcaneal tuberosity;
  10-posterior talocalcaneal ligament; 11- tendon ot flexor hallucis longus; 12-sustentaculum
  of talus; 13-medial talocalcaneal ligament; 14-medial tubercle of posterior
  process of talus; 15-tibiocalcaneal part of medial ligament of ancle joint;
  16-posterior tibio-talarpan of medial ligament ofancle joint; 17-medial malleolus;
  18-tibia.
Рис. 96. Связки голеностопного сустава, правого.
Вид сзади. Суставная капсула удалена.
1-малоберцовая кость; 2-межкостная перепонка голени; 3-задняя межберцовая связка; 4-блоктаранной кости; 5-латеральная лодыжка; 6-задняя таранно-малоберцовая связка; 7-подтаранный (таран-но-ияточный) сустав; 8-пяточио-малоберцовая связка; 9-пяточный бугор; 10-задняя таранно-пяточная связка; 11-сухожилие мышцы -длинного сгибателя большого пальца стопы; 12-опора таранной кости; 13-медиальная таранно-пяточная связка; 14-медиальный бугорок заднего отростка таранной кости; 15- большебсрцово-пя-точная часть медиальной связки голеностопного сустава; 16-задняя большеберцово-таранная часгь медиальной связки голеностопного сустава; 17-медиальная лодыжка; 18-болыиеберцовая кость
Fig. 96. Связки голеностопного сустава, правого.
Вид сзади. Суставная капсула удалена.
I-fibula; 2-membrana interossea cruris; 3-ligamentum tibiofibulare posterius; 4-trochlea tah; 5-malleolus lateralis; 6-ligamentum talofibu-lare posterius; 7-articulatio subtalaris (talocalcanea); 8-ligamentum calcaneofibulare; 9-tuber calcaneum; 10-ligamentum talocalcaneum posterius; ll-tendom.llexorishallucislongi; 12-sustentaculumtali; 13-ligamentum talocalcaneum mediale; 14-tuberculum mediale processus posteriora tali; 15-pars tibiocalcanea ligamenti medialis articulationis talocruralis; 16-pars tibiotalaris pars tibiotalaris posterior (ligg. collat-erale mediale); 17-malleolus medialis; 18-tibia.
Fig. 96. Ligaments of right ankle joint. Posterior aspect. Articular capsul in absent.
1-fibula; 2-interosseus membrane of leg; 3-posterior tibiafibular ligament; 4-trochlea of talus; 5-lateral malleolus; 6-posterior talofibular ligament; 7-subtalar (talocalcaneal) joint; 8-calcaneofibular ligament; 9-calcaneal tuberosity; 10-posterior talocalcaneal ligament; 11- tendon ot flexor hallucis longus; 12-sustentaculum of talus; 13-medial talocalcaneal ligament; 14-medial tubercle of posterior process of talus; 15-tibiocalcaneal part of medial ligament of ancle joint; 16-posterior tibio-talarpan of medial ligament ofancle joint; 17-medial malleolus; 18-tibia.

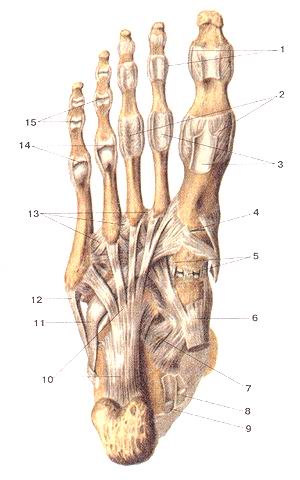

  Рис. 97. Связки и суставы стопы, правой.
  Вид снизу (подошвенная сторона).
  1-коллатеральные связки; 2-подошвенные связки плюсне-фатанго-вых суставов; 3-влагалиша
  сухожилий мышц - сгибателей пальцев стопы (вскрыты); 4-предплюсне-гшюсневый
  сустав 1-го пальца стопы; 5-подошвенные клино-ладьевидные связки; 6-сухожилие
  задней большеберцовой мышцы; 7-подошвенная пятом но-лааьевид-ная связка; 8-сухожилие
  мышцы - длинною сгибателя пальцев (стопы); 9-сухожилие мышцы -длинного сгибателя
  большого пальца стопы; 10-длинная подошвенная связка; 11-сухожилие длинной малоберцовой
  мышцы; 12-сухожилие короткой малоберцовой мышцы; 13-межкостные плюсневые связки;
  14-плюсне-фалашо-вые суставы (вскрыты); 15-межфаланговые суставы (вскрыты).
  Fig. 97. Связки и суставы стопы, правой.
  Вид снизу (подошвенная сторона).
  1-ligamenta collateralia; 2-ligamenta plantaria art.metaphalangearum; 3-vagina
  tcndinum musculi flexoris digitorum pedis (вскрыты); 4-articula-tio tarsometatarsea
  (I); 5-ligamenta cuneonavicularia plantaria; 6-tendo m.tibialis postenora; 7-ligamentum
  calcaneonaviculare plantare; 8-tendo m flexoris digitorum longi; 9-tendo m.flexoris
  hallucis longi; 10-ligamen-tum plantare longum; 11-tendo m.fibularis longi;
  12-tendo m.fibularis brevis; 13-ligamenta metatarsalia interossea; 14-articulationes
  metatar-sophalangeae (вскрыты); 15-aniculationes interphalangeae.
  Fig. 97. Ligaments and joints of right foot.
  Anterior aspect (plantar surface).
  1 -collateral ligaments; 2-plantar ligaments of metatarsophalangeal joints;
  3-tendinous sheath of flexor digitorum of foot (dissected); 4-tar-sometatarsal
  joint of the first finger of foot; 5-plantar cuneonavicular ligaments; 6- tendon
  of tibialis posterior; 7-plantar caleoneonovicular ligament; 8- tendon of flexor
  digitorum longus (of foot); 9- tendon of flexor hallucis longus; 10-long plantar
  ligament; II-tendon of peroneus longus; 12- tendon of peroneus brevis; 13- metatarsal
  interosseous ligament; 14-metatarsophalangeal joints (dissected); 15-interphalangeal
  articulations.
Рис. 97. Связки и суставы стопы, правой.
Вид снизу (подошвенная сторона).
1-коллатеральные связки; 2-подошвенные связки плюсне-фатанго-вых суставов; 3-влагалиша сухожилий мышц - сгибателей пальцев стопы (вскрыты); 4-предплюсне-гшюсневый сустав 1-го пальца стопы; 5-подошвенные клино-ладьевидные связки; 6-сухожилие задней большеберцовой мышцы; 7-подошвенная пятом но-лааьевид-ная связка; 8-сухожилие мышцы - длинною сгибателя пальцев (стопы); 9-сухожилие мышцы -длинного сгибателя большого пальца стопы; 10-длинная подошвенная связка; 11-сухожилие длинной малоберцовой мышцы; 12-сухожилие короткой малоберцовой мышцы; 13-межкостные плюсневые связки; 14-плюсне-фалашо-вые суставы (вскрыты); 15-межфаланговые суставы (вскрыты).
Fig. 97. Связки и суставы стопы, правой.
Вид снизу (подошвенная сторона).
1-ligamenta collateralia; 2-ligamenta plantaria art.metaphalangearum; 3-vagina tcndinum musculi flexoris digitorum pedis (вскрыты); 4-articula-tio tarsometatarsea (I); 5-ligamenta cuneonavicularia plantaria; 6-tendo m.tibialis postenora; 7-ligamentum calcaneonaviculare plantare; 8-tendo m flexoris digitorum longi; 9-tendo m.flexoris hallucis longi; 10-ligamen-tum plantare longum; 11-tendo m.fibularis longi; 12-tendo m.fibularis brevis; 13-ligamenta metatarsalia interossea; 14-articulationes metatar-sophalangeae (вскрыты); 15-aniculationes interphalangeae.
Fig. 97. Ligaments and joints of right foot.
Anterior aspect (plantar surface).
1 -collateral ligaments; 2-plantar ligaments of metatarsophalangeal joints; 3-tendinous sheath of flexor digitorum of foot (dissected); 4-tar-sometatarsal joint of the first finger of foot; 5-plantar cuneonavicular ligaments; 6- tendon of tibialis posterior; 7-plantar caleoneonovicular ligament; 8- tendon of flexor digitorum longus (of foot); 9- tendon of flexor hallucis longus; 10-long plantar ligament; II-tendon of peroneus longus; 12- tendon of peroneus brevis; 13- metatarsal interosseous ligament; 14-metatarsophalangeal joints (dissected); 15-interphalangeal articulations.

* * *

Соединения и связки женского таза

Вид спереди.

передняя продольная связка;
мыс;
подвздошно-поясничная связка;
передние (вентральные) крестцово-подвздошые связки;
паховая связка;
подвздошно-гребенчатая дуга;
крестцово-остистая связка;
вертлужная впадина;
поперечная связка вертлужной впадины;
запирательная мембрана;
лобковый бугорок;
дугообразная связка лобка;
лобковый синфиз;
верхняя лобковая связка;
запирательный канал;
лакунарная связка;
верхняя передняя подвздошная ость.



Связки таза и тазобедренного сустава

Вид сзади.

верхний суставной отросток крестца;
подвздошно-поясничная связка;
задние (дорсальные) крестцово-подвздошные связки;
надостистая связка;
крестцово-подвздошная связка;
большое седалищное отверстие;
поверхностная задняя (дорсальная) крестцово-копчиковая связка;
подвздошно-бедренная связка;
седалищно-бедренная связка;
большой вертел;
крестцово-бугорная связка;
запирательная мембрана;
крестцово-бугорная связка (отрезана);
круговая зона;
шейка бедренной кости;
вертлужная губа;
крестцово-остистая связка;
крыло подвздошной кости;
верхняя задняя подвздошная ость.



Связки тазобедренного сустава

Вид спереди.

верхняя передняя подвздошная ость;
нижняя передняя подвздошная ость;
подвздошно-бедренная связка;
капсула тазобедренного сустава;
лобково-бедренная связка;
лакунарная (Куперова) связка;
малый вертел;
межвертельная линия;
большой вертел.



Тазобедренный сустав (articulartio coxae), правый

Фронтальный разрез.

тазовая кость;
суставной хрящ;
полость сустава;
связка головки бедренной кости;
вертлужная губа;
поперечная связка вертлужной впадины;
круговая зона;
большой вертел;
головка бедренной кости.



Коленный сустав (articulartio genus), правый

Вид спереди.

бедренная кость;
сухожилие четырехглавой мышцы бедра (отрезано);
медиальная широкая мышца бедра (отрезана);
надколенник;
медиальная поддерживающая связка надколенника;
большеберцовая коллатеральная связка;
связка надколенника;
буфистость большеберцовой кости;
межкостная перепонка голени;
головка малоберцовой кости;
передняя связка головки малоберцовой кости;
малоберцовая коллатеральная связка;
латеральная поддерживающая связка надколенника;
латеральная широкая мышца бедра (отрезана).



Коленный сустав (articulartio genus)

Вид сзади.

бедренная кость;
подошвенная мышца (отвернута и отрезана);
латеральная головка икроножной мышцы (отвернута и отрезана);
косая подколенная связка;
дугообразная подколенная связка;
малоберцовая коллатеральная связка;
двуглавая мышца бедра (отвернула и отрезана);
задняя связка головки малоберцовой кости;
головка малоберцовой кости;
большеберцовая кость;
подколенная мышца (отрезана);
сухожилие полуперепончатой мышцы (глубокая <гусиная лапка>);
полуперепончатая мышца (отвернута к отрезана);
большеберцовая коллатеральная связка;
медиальная подсухожильная сумка икроножной мышцы;
медиальная головка икроножной мышцы



Коленный сустав (articulartio genus), правый

Вид спереди. Суставная капсула удалена. Сухожилие четырехглавой мышцы бедра и надколенник опущены вниз.

надколенниковая поверхность бедренной кости;
задняя крестообразная связка;
передняя крестообразная связка;
медиальный мыщелок бедренной кости;
большеберцовая коллатеральная связка;
ноперечная связка колена;
медиальный мениск;
связка надколенника;
надколенник;
сухожилие четырехглавой мышцы бедра (отрезано и опущено вниз);
межкостная перепонка голени;
головка малоберцовой кости;
передняя связка головки малоберцовой кости;
сухожилие двуглавой мышцы бедра;
латеральный мениск;
малоберцовая коллатеральная связка;
латеральный мыщелок большеберцовой кости.



Коленный сустав (articulartio genus), правый

Вид сзади. Суставная капсула удалена.

бедренная кость;
латеральный мышелок бедренной кости;
сухожилие подколенной мышцы (отвернуто и отрезано);
передняя крестообразная связка;
задняя мениско-бедренная связка;
задняя крестообразная связка;
латеральный мениск;
латеральный мышелок большеберцовой кости;
малоберцовая коллатеральная связка;
задняя связка головки малоберцовой кости;
головка малоберповой кости;
болыиеберцовая кость;
медиальный мьщелокбольшеберцовой кости;
медиальный мениск;
большеберцовая коллатеральная связка;
медиальный мыщелок большеберцовой кости.



Коленный (сустав articulartio genus), правый. Дистальная часть сустава

Вид сверху.

бугристость большеберцовой кости;
поперечная связка колена;
передняя мениско-бедренная связка;
латеральный мениск;
передняя крестообразная связка;
задняя мениско-бедренная связка;
задняя крестообразная связка;
медиальный мениск.



Соединения костей голени, правой

Вид спереди.

передняя связка головки малоберцовой кости (межберцовый сустав);
бугристость большеберцовой кости;
межкостная перепонка голени;
тело большеберцовой кости;
медиальная лодыжка;
латеральная лодыжка;
передняя межберцовая связка (межберцовый синдесмоз, сустав);
тело малоберцовой кости.



Связки и суставы стопы, правой

Вид сверху и справа.

большеберцовая кость;
блок таранной кости;
медиальная (дельтовидная) связка;
тыльная таранно-ладьевидная связка;
пяточно-ладьевидная связка;
пяточно-кубовидная связка (5 и раздвоенная связка);
предплюсне-плюсневые суставы;
плюсне-фаланювые суставы;
межфаданговые суставы;
коллатеральные связки;
межкостные плюсневые связки;
тыльные прсдплюсне-плюсневые связки;
тыльная пяточно-кубоиидная связка;
межкостная таранно-пяточная связка;
латеральная таранно-пяточная связка;
пяточно-малоберцовая связка;
латеральная лодыжка;
передняя межберцовая связка (межберцовый синдесмоз, сустав);
малоберцовая кость;
межкостная перепонка голени.



Связки голеностопного сустава, правого

Вид сзади. Суставная капсула удалена.

малоберцовая кость;
межкостная перепонка голени;
задняя межберцовая связка;
блоктаранной кости;
латеральная лодыжка;
задняя таранно-малоберцовая связка;
подтаранный (таранно-пяточный) сустав;
пяточио-малоберцовая связка;
пяточный бугор;
задняя таранно-пяточная связка;
сухожилие мышцы-длинного сгибателя большого пальца стопы;
опора таранной кости;
медиальная таранно-пяточная связка;
медиальный бугорок заднего отростка таранной кости;
большеберцово-пяточная часть медиальной связки голеностопного сустава;
задняя большеберцово-таранная часть медиальной связки голеностопного сустава;
медиальная лодыжка;
большеберцовая кость



Связки и суставы стопы, правой

Вид снизу (подошвенная сторона).

коллатеральные связки;
подошвенные связки плюсне-фаланговых суставов;
влагалиша сухожилий мышц - сгибателей пальцев стопы (вскрыты);
предплюсне-плюсневый сустав го пальца стопы;
подошвенные клино-ладьевидные связки;
сухожилие задней большеберцовой мышцы;
подошвенная пяточно-ладьевидная связка;
сухожилие мышцы-длинного сгибателя пальцев (стопы);
сухожилие мышцы-длинного сгибателя большого пальца стопы;
длинная подошвенная связка;
сухожилие длинной малоберцовой мышцы;
сухожилие короткой малоберцовой мышцы;
межкостные плюсневые связки;
плюсне-фаланговые суставы (вскрыты);
межфаланговые суставы (вскрыты).



Атлас анатомии человека. . 2011.

Игры ⚽ Нужна курсовая?

Полезное


Смотреть что такое "Соединения костей нижней конечности" в других словарях:

  • Соединения в свободной части нижней конечности — Соединения в скелете свободной части нижней конечности представлены тазобедренным суставом, коленным суставом, соединениями костей голени, голеностопным суставом и многочисленными соединениями в скелете стопы подтаранным, таранно пяточно… …   Атлас анатомии человека

  • Соединения костей пояса нижней конечности — Соединение левой и правой тазовых костей лобковое сращение (simphisis ossium pubis) (рис. 44) образовано симфизиальными поверхностями лобковых костей, соединенных межлобковым диском (discus intarpubicus) (рис. 44). Соединение укреплено по… …   Атлас анатомии человека

  • Кости нижней конечности — …   Атлас анатомии человека

  • Пояс нижней конечности — В скелете тазового пояса соединяются между собой правая и левая тазовые кости (посредством лобкового сращения) и каждая из тазовых костей и крестец с образованием крестцово подвздошного сустава. Образованный в результате этих соединений костный… …   Атлас анатомии человека

  • Скелет нижней конечности — В скелете нижней конечности выделяют пояс нижней конечности (тазовые кости) и свободную часть нижней конечности (парные бедренная кость, надколенник, кости голени большеберцовая и малоберцовая и кости стопы). Парная тазовая кость (os coxae)… …   Атлас анатомии человека

  • Скелет свободной части нижней конечности — (pars libera membrae inferioris) составляют бедренная кость, надколенник, кости голени и кости стопы. Бедренная кость (os femoris) (рис. 55, 56), так же как плечевая, локтевая и лучевая, является длинной трубчатой костью, проксимальный эпифиз… …   Атлас анатомии человека

  • Скелет и соединения костей — Структура и функции скелетаПозвоночный столбГрудная клеткаСкелет верхней конечностиСке …   Атлас анатомии человека

  • Скелет свободной части верхней конечности — (pars libera membri superioris) состоит из плечевой кости (humerus), лучевой (radius) и локтевой (ulna) костей предплечья и костей кисти (кости запястья, пястные кости и фаланги пальцев). Плечевая кость (рис. 25) длинная трубчатая кость; ее… …   Атлас анатомии человека

  • Нога человека — У этого термина существуют и другие значения, см. Нога (значения). Запрос «Ноги» перенаправляется сюда; см. также другие значения. Возможно, эта статья содержит оригинальное исследование. Добавь …   Википедия

  • Нога — У этого термина существуют и другие значения, см. Нога (значения). Запрос «Ноги» перенаправляется сюда; см. также другие значения. Нога (конечность нижняя свободная, лат. mémbrum inférius liberum)  парный орган опоры и движения человека …   Википедия


Поделиться ссылкой на выделенное

Прямая ссылка:
Нажмите правой клавишей мыши и выберите «Копировать ссылку»
